El cableado estructurado es un sistema de cableado estandarizado que organiza la infraestructura física de telecomunicaciones de un edificio en subsistemas definidos —horizontal, backbone, cuartos de comunicaciones y área de trabajo— para soportar redes LAN, voz, datos y sistemas convergentes desde una única plataforma.
Muchas empresas descubren tarde que una instalación de red improvisada —cables sin etiquetar, rutas sin planificar, ausencia de documentación— multiplica el tiempo de resolución de incidencias y bloquea cualquier ampliación futura. El coste real no está en los metros de cable, sino en las horas de diagnóstico, las paradas de servicio y las obras repetidas que se podrían haber evitado.
Un sistema de cableado estructurado bien diseñado e instalado resuelve ese problema desde la raíz: establece una infraestructura ordenada, certificada y documentada que soporta el negocio hoy y permite incorporar nuevas tecnologías —Wi-Fi 6, PoE, convergencia OT/IT, videovigilancia IP— sin rehacer la instalación. El resultado es una red más fiable, más fácil de mantener y con un coste total de propiedad notablemente inferior.
Qué es el Cableado Estructurado y por qué importa
El cableado estructurado no es simplemente un conjunto de cables: es la columna vertebral física sobre la que se sostienen todos los servicios digitales de una organización. Cuando está bien diseñado, resulta invisible en el día a día; cuando falla o está mal ejecutado, paraliza operaciones enteras.
En Impulso Tecnológico tratamos el cableado estructurado como infraestructura crítica, no como una tarea auxiliar. Llevamos más de 15 años diseñando e instalando sistemas certificados —con categorías 5e, 6 y 7 y fibra óptica— para que la red sea mantenible, ordenada y preparada para el crecimiento, tanto en una oficina de 20 puestos como en un centro de datos de alta disponibilidad.
La siguiente tabla resume las diferencias más relevantes entre un sistema estructurado y una instalación no planificada, que son los dos escenarios que encontramos con más frecuencia en los proyectos de nuestros clientes:
| Criterio | Cableado estructurado | Cableado no estructurado |
|---|---|---|
| Documentación | Planos, etiquetado y registros de certificación | Inexistente o incompleta |
| Tiempo de resolución de averías | Minutos (trazabilidad inmediata) | Horas o días (búsqueda manual) |
| Escalabilidad | Ampliaciones sin obra mayor | Requiere rehacerlo parcial o totalmente |
| Soporte a sistemas convergentes | Datos, voz, PoE, cámaras, control de accesos | Limitado; requiere instalaciones paralelas |
| Cumplimiento normativo | Conforme a TIA/EIA-568, ISO/IEC 11801 | Sin garantía de conformidad |
| Coste de mantenimiento a largo plazo | Bajo (preventivo y planificado) | Alto (correctivo e impredecible) |
Definición técnica y propósito en redes LAN
Técnicamente, el cableado estructurado es un sistema de cableado genérico que sigue normas como TIA/EIA-568 e ISO/IEC 11801 para organizar la infraestructura de telecomunicaciones de un edificio en subsistemas bien delimitados: el área de trabajo, el cableado horizontal, el backbone vertical, los cuartos de comunicaciones y el cuarto de entrada de servicios. Cada subsistema tiene funciones, medios y distancias máximas definidas.
Su propósito principal es proporcionar una plataforma física estandarizada que soporte cualquier protocolo de red LAN —Ethernet, PoE, VoIP— sin depender de un fabricante o tecnología concretos. Esto garantiza que la infraestructura física sobreviva a los cambios tecnológicos y que cualquier técnico cualificado pueda intervenir sobre ella con pleno conocimiento de su arquitectura.
Subsistemas clave: del puesto de trabajo al backbone
Cada subsistema de cableado estructurado cumple una función específica dentro de la arquitectura global. El área de trabajo comprende los cables de conexión entre el equipo del usuario y la toma de red (WAO). El cableado horizontal conecta esas tomas con el cuarto de comunicaciones de planta, siguiendo una topología en estrella con un límite de 90 metros de cable permanente según TIA/EIA-568. El backbone vertical —también llamado cableado entre armarios— interconecta los cuartos de comunicaciones de planta con el cuarto de equipos principal, y puede extenderse varios cientos de metros cuando se emplea fibra óptica.
Los medios más habituales son el cable de par trenzado UTP o STP (categorías 5e, 6, 6A y 7) para el cableado horizontal, y la fibra óptica multimodo u monomodo para el backbone. El cable coaxial, aunque presente en instalaciones antiguas, ha quedado relegado a aplicaciones muy específicas como la distribución de señal de televisión o CCTV analógico.
Ventajas frente al cableado no estructurado
El principal argumento a favor del cableado estructurado no es técnico, sino operativo: estandarizar la instalación desde el primer día reduce drásticamente el coste total de propiedad. Una red no estructurada puede parecer más barata en la instalación inicial, pero cada ampliación, cada traslado de puesto y cada avería implica una intervención que, sin documentación ni orden, consume tiempo y dinero de forma desproporcionada.
Además, el cableado estructurado permite integrar en una misma infraestructura física servicios que antes requerían instalaciones independientes: datos, telefonía IP, videovigilancia, control de accesos, sistemas de audio y automatización de edificios. Esta convergencia reduce el número de instalaciones paralelas, simplifica el mantenimiento y facilita la adaptación a nuevas tecnologías sin necesidad de rehacer la obra. El resultado es una infraestructura flexible, documentada y con capacidad de reserva para el crecimiento futuro.
Cómo elegir medios y diseño: UTP, fibra y criterios de proyecto
Elegir el medio de transmisión correcto no es una decisión estética: condiciona el rendimiento de la red durante años y el coste de cualquier ampliación futura. En Impulso Tecnológico aplicamos un método que parte siempre del negocio y del plan de evolución del cliente antes de seleccionar categorías de cableado o tipo de fibra.
- Levantamiento de requisitos: identificar el número de puestos, las aplicaciones críticas (PoE, videovigilancia, VoIP) y las previsiones de crecimiento a 5-10 años.
- Análisis de distancias y topología: medir recorridos reales entre cuartos de comunicaciones y puestos de trabajo para determinar si el cableado horizontal de par trenzado es suficiente o si el backbone requiere fibra.
- Selección de categoría: elegir entre Cat 5e, Cat 6, Cat 6A o Cat 7 en función del ancho de banda requerido, la presencia de interferencias electromagnéticas y el presupuesto disponible.
- Diseño de rutas y espacios: planificar bandejas, canaletas y tubos para garantizar radios de curvatura correctos, separación entre circuitos de datos y eléctricos, y accesibilidad para el mantenimiento.
- Puesta a tierra y apantallamiento: definir el esquema de tierra según ANSI/TIA/EIA-607 para proteger los equipos activos y minimizar la distorsión por interferencias.
- Certificación del canal: planificar las pruebas de certificación desde el diseño, no como un paso final, para garantizar que el resultado cumple la categoría contratada.
Este enfoque sistemático es el que aplicamos en cada proyecto, desde la instalación de un único punto de red hasta el despliegue de infraestructura para un CPD completo, asegurando que el cableado para CPD cumpla con los requisitos de disponibilidad y organización que exige un entorno de misión crítica.
UTP/STP vs fibra óptica: cuándo conviene cada uno
La regla general es sencilla: UTP o STP para el cableado horizontal (hasta 90 m de cable permanente) y fibra óptica para el backbone vertical cuando las distancias superan esos límites o cuando se requiere inmunidad total a las interferencias electromagnéticas. Sin embargo, hay matices importantes.
El cable UTP Cat 6A soporta 10 Gigabit Ethernet hasta 100 metros y es la opción más habitual en instalaciones nuevas de oficinas e industria ligera. El STP añade apantallamiento individual o global, recomendable en entornos con alta densidad de maquinaria eléctrica. La fibra óptica multimodo (OM3/OM4) es la solución estándar para backbones de edificio, mientras que la fibra monomodo se reserva para enlaces entre edificios o distancias superiores a 300-500 metros. La topología habitual es en estrella: cada cuarto de comunicaciones de planta se conecta directamente al cuarto de equipos principal, evitando dependencias en cadena que complican el mantenimiento.
Cableado horizontal: rutas, espacios verticales y distancias máximas
El cableado horizontal abarca el tramo entre el panel de parcheo del cuarto de comunicaciones y la toma de red del puesto de trabajo. La norma TIA/EIA-568 establece un máximo de 90 metros de cable permanente, dejando un margen de 10 metros para los latiguillos en ambos extremos, con lo que el canal completo no debe superar los 100 metros.
El diseño de rutas es tan importante como la elección del cable. Las bandejas de rejilla permiten ventilación y facilitan la inspección visual; las canaletas de suelo o techo deben dimensionarse con una reserva de capacidad del 40 % para futuras ampliaciones. Los espacios verticales —patinillos o conductos entre plantas— deben planificarse para evitar cruces con instalaciones eléctricas y garantizar los radios de curvatura mínimos del cable (normalmente cuatro veces el diámetro exterior). Un diseño deficiente de rutas es una de las causas más frecuentes de degradación del rendimiento, incluso con cable de alta categoría.
Puesta a tierra y consideraciones de rendimiento (atenuación/distorsión)
La puesta a tierra en telecomunicaciones no es un requisito burocrático: protege los equipos activos frente a descargas y reduce la distorsión de señal en instalaciones con cable apantallado. La norma ANSI/TIA/EIA-607 define la arquitectura de tierra para sistemas de telecomunicaciones, estableciendo la barra de tierra del cuarto de telecomunicaciones (TMGB) como punto de referencia y los conductores de unión (TBB) que la conectan con cada armario de planta.
En términos de rendimiento, los parámetros críticos que se verifican durante la certificación del canal de red son la atenuación (pérdida de señal a lo largo del canal), la diafonía (NEXT y FEXT, que miden las interferencias entre pares adyacentes), el retardo de propagación y la pérdida de retorno. Un canal que no supera estas pruebas con margen suficiente generará errores intermitentes que son extremadamente difíciles de diagnosticar sin los registros de certificación. Por eso, en Impulso Tecnológico entregamos siempre los informes de certificación del cableado estructurado como parte del proyecto.
Ejecución del proyecto: de la planificación a la certificación y mantenimiento
Un proyecto de cableado estructurado bien ejecutado no termina cuando se instala el último latiguillo: termina cuando el cliente dispone de una infraestructura documentada, certificada y con un plan de mantenimiento claro. En Impulso Tecnológico seguimos un ciclo de trabajo que cubre todas las fases, desde la consulta inicial hasta el soporte posterior a la instalación.
- Consulta in situ gratuita: visita técnica para entender el negocio, los requisitos actuales y las previsiones de crecimiento antes de proponer ninguna solución.
- Presupuesto con precio cerrado: sin sorpresas ni costes ocultos; el cliente sabe exactamente qué va a recibir y a qué precio.
- Diseño a medida: selección de categorías (5e, 6, 7) y fibra óptica según especificaciones, con planos de rutas, cuadros de distribución y listado de materiales.
- Instalación profesional: ejecución por técnicos certificados por fabricante, con componentes profesionales como AMP NETCONNECT y materiales de primera calidad.
- Saneado y organización del CPD: eliminación de cables abandonados, limpieza de bandejas, instalación de sistemas de gestión de cableado y etiquetado sistemático de todos los circuitos.
- Certificación del cableado estructurado: pruebas con equipos homologados y entrega de informes de certificación por canal, que acreditan el cumplimiento de la categoría instalada.
- Documentación y mantenimiento: planos actualizados, registros de certificación y plan de mantenimiento preventivo para conservar la integridad del sistema a lo largo del tiempo.
Este enfoque integral es el que diferencia una instalación de calidad de una instalación simplemente funcional. Si quieres profundizar en cómo gestionamos la infraestructura de red más allá del cableado, puedes consultar nuestro servicio de mantenimiento de infraestructuras de red.
Planificación y diseño a medida: requisitos para hoy y para mañana
El diseño de un sistema de cableado estructurado empieza mucho antes de abrir una canaleta. El diagnóstico inicial debe identificar no solo los puestos de trabajo actuales, sino también las aplicaciones previstas a medio plazo: ¿se instalará videovigilancia IP? ¿Se desplegará Wi-Fi 6 con puntos de acceso alimentados por PoE? ¿Hay previsión de ampliar el CPD? Estas preguntas determinan las categorías de cable, las capacidades de los armarios y el dimensionamiento del backbone.

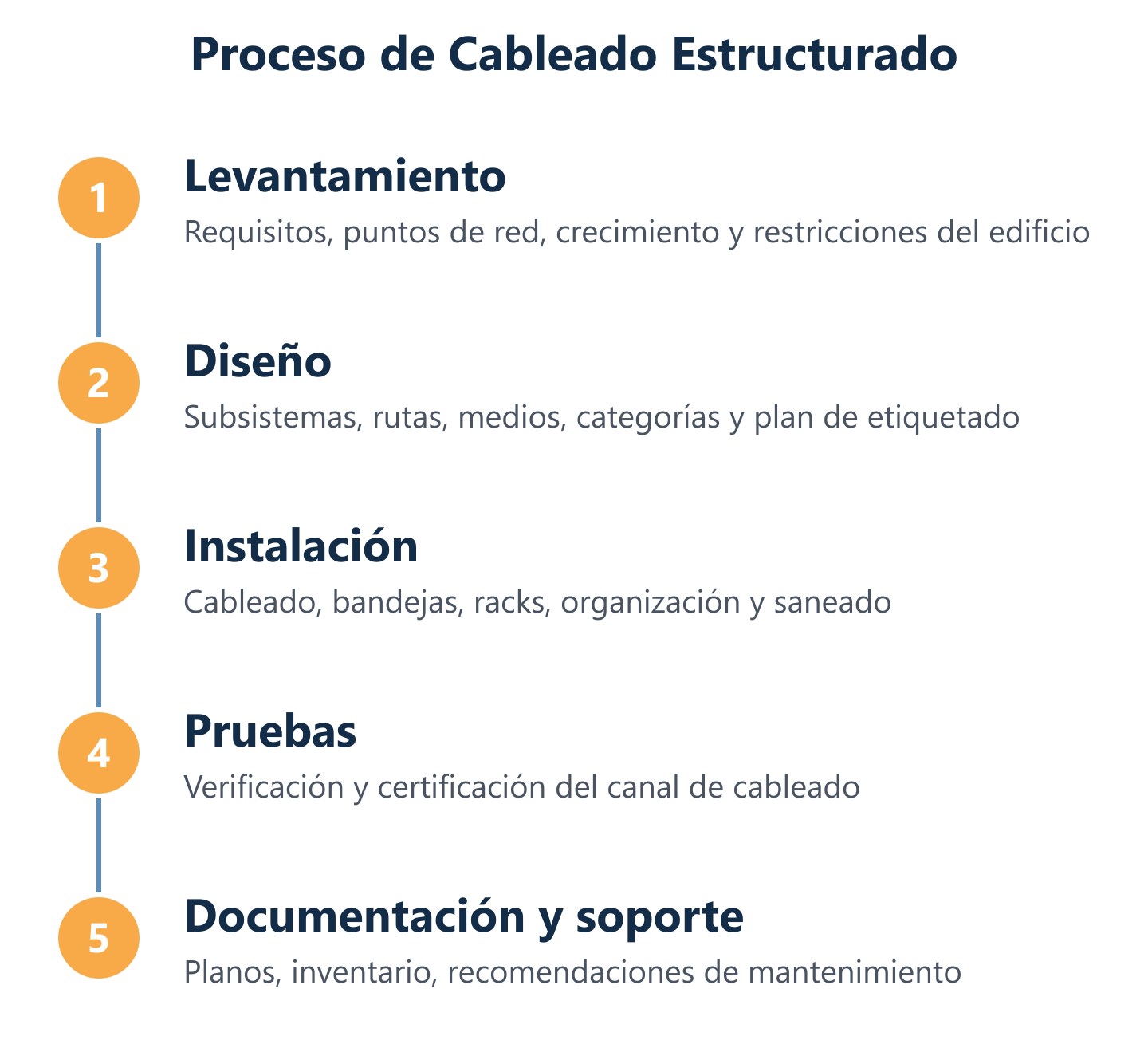

El ciclo completo incluye: diagnóstico y levantamiento de planos, diseño de la arquitectura de subsistemas, selección de materiales, planificación de rutas y espacios, obra e instalación, etiquetado sistemático, pruebas de certificación y entrega de documentación. Saltarse cualquiera de estas fases —especialmente el etiquetado y la documentación— genera una deuda técnica que se paga con creces en el primer incidente o en la primera ampliación. Puedes ver cómo aplicamos este proceso en proyectos reales en nuestro caso de éxito de implementación de red corporativa.
Instalación y organización: racks, bandejas, etiquetado y gestión de cableado
Un cuarto de comunicaciones desordenado no es solo un problema estético: es un riesgo operativo. Los cables sin identificar, los circuitos abandonados que ocupan espacio y los radios de curvatura incorrectos degradan el rendimiento y multiplican el tiempo de intervención en caso de avería. En un CPD, este problema se amplifica: la densidad de circuitos hace que una instalación desordenada sea prácticamente inoperable sin documentación.
Las buenas prácticas de instalación incluyen: uso de bandejas de rejilla dimensionadas con reserva de capacidad, separación física entre circuitos de datos y eléctricos, bridas de velcro (no de plástico rígido) para evitar daños en los cables, etiquetado en ambos extremos de cada circuito con identificadores únicos, y eliminación sistemática de cables abandonados antes de añadir nuevos. En Impulso Tecnológico realizamos también tareas de saneado y limpieza del cableado del CPD como servicio independiente, con el objetivo de recuperar orden y trazabilidad en instalaciones heredadas. Puedes ampliar información sobre el montaje de infraestructuras en nuestra guía de montaje de CPDs y racks de comunicaciones.
Pruebas, certificación y mantenimiento del sistema
La certificación del canal de red es la única forma objetiva de verificar que la instalación cumple la categoría contratada. Se realiza con equipos de medición homologados —como los de la familia Fluke DSX— que comprueban parámetros como la atenuación, la diafonía (NEXT/FEXT), la pérdida de retorno, el retardo de propagación y el skew entre pares. Cada canal recibe un resultado de aprobado o fallido, y el informe queda archivado como garantía del trabajo realizado.
Más allá de la certificación inicial, el mantenimiento preventivo es lo que conserva esa garantía en el tiempo. Las revisiones periódicas deben incluir inspección visual de conexiones y paneles de parcheo, verificación del estado de los latiguillos, actualización de la documentación tras cualquier cambio y comprobación del sistema de puesta a tierra. Un sistema bien mantenido facilita cualquier ampliación futura sin necesidad de repetir la certificación completa, lo que reduce significativamente el coste de evolución de la infraestructura. Para una visión más amplia de la gestión continua de la red, consulta nuestro artículo sobre gestión de redes IT para empresas.
Alinear diseño, medios y pruebas desde el inicio es la diferencia entre una instalación que funciona el primer día y una infraestructura que opera con fiabilidad durante años y cr
