El cableado de redes informáticas es la infraestructura física que conecta equipos, switches y servidores dentro de una organización. Elegir el tipo de cable, la categoría y el diseño correcto determina el rendimiento, la estabilidad y la capacidad de crecimiento de toda la red.
Muchas empresas descubren tarde que su red falla no por la electrónica, sino por una base de cableado mal dimensionada, sin certificar o instalada sin planificación. El resultado es inmediato: caídas de conexión, cuellos de botella, incidencias recurrentes y costes de reparación que superan con creces lo que habría costado hacerlo bien desde el principio. El problema no es siempre el cable en sí, sino la ausencia de un proyecto: sin análisis de necesidades, sin selección razonada de categoría y sin certificación posterior, cualquier instalación es una apuesta.
Una infraestructura de cableado bien diseñada resuelve esto de raíz: define el medio adecuado para cada entorno, estandariza los componentes, sigue normas reconocidas y queda documentada para facilitar el mantenimiento. El resultado es una red que funciona hoy y sigue siendo válida cuando el negocio crece.
Qué es el cableado de redes informáticas y para qué sirve
El cableado de redes informáticas es el conjunto de cables, conectores, canalizaciones y elementos de distribución que forman la columna vertebral física de cualquier red de datos. Sin esta infraestructura, ningún dispositivo —ordenador, servidor, cámara IP, teléfono VoIP o punto de acceso inalámbrico— puede comunicarse de forma estable y predecible con el resto de la red.

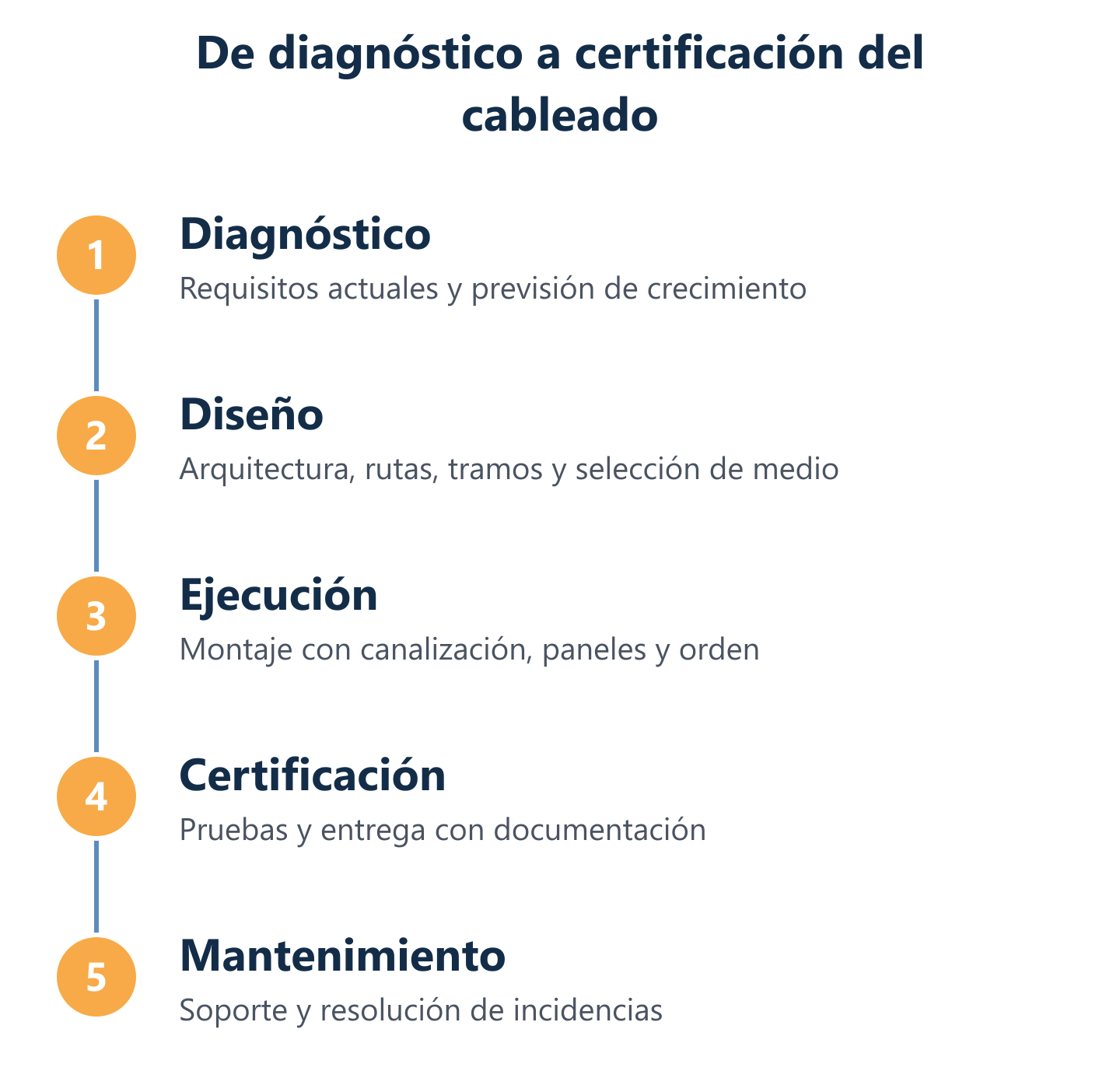

Un proyecto de cableado no se limita a tirar cable de un punto a otro. Implica analizar el número de usuarios y servicios actuales y futuros, definir la arquitectura (dónde van los armarios de comunicaciones, cómo se distribuyen los tramos horizontales y verticales), seleccionar la categoría y el tipo de cable según el entorno, y certificar el resultado para garantizar que cumple los parámetros de rendimiento exigidos.
En Impulso Tecnológico diseñamos y ejecutamos proyectos de cableado estructurado de datos, voz y fibra óptica con un enfoque orientado a la continuidad operativa: no solo instalamos, sino que planificamos para que la red crezca sin necesidad de rehacer la base. Con más de 25 años de experiencia en servicios IT gestionados, sabemos que una mala infraestructura de cableado acaba generando incidencias recurrentes, pérdida de rendimiento y costes de mantenimiento evitables.
| Objetivo del proyecto | Impacto en la red | Consecuencia si se ignora |
|---|---|---|
| Rendimiento garantizado | Ancho de banda estable hasta el puesto de trabajo | Cuellos de botella y latencia elevada |
| Orden y documentación | Localización rápida de fallos y cambios | Tiempo de resolución de incidencias multiplicado |
| Escalabilidad | Ampliación sin rediseño de la base | Reinstalaciones parciales costosas |
| Certificación | Validación de parámetros eléctricos por tramo | Fallos intermitentes difíciles de diagnosticar |
| Vida útil prolongada | Infraestructura válida 10-15 años con mantenimiento | Obsolescencia prematura y reinversión anticipada |
Objetivos del cableado: rendimiento, orden y vida útil
Un proyecto de cableado de redes informáticas tiene tres objetivos concretos que van más allá de conectar equipos. El primero es el rendimiento: cada tramo debe transmitir el ancho de banda contratado sin degradación, lo que exige seleccionar la categoría correcta y respetar las distancias máximas. El segundo es el orden: canalizaciones etiquetadas, rutas planificadas y armarios organizados reducen drásticamente el tiempo de diagnóstico ante cualquier incidencia. El tercero es la vida útil: una instalación bien ejecutada con materiales de calidad y certificada según norma puede mantenerse operativa entre 10 y 15 años sin necesidad de rehacer la infraestructura, lo que convierte el cableado en una inversión, no en un gasto recurrente.
Arquitectura básica: CPD, racks, armarios y puntos de red
La arquitectura de un proyecto de cableado parte siempre del centro de proceso de datos (CPD) o del armario de comunicaciones principal, donde se concentran los switches de core, los patch panels y las conexiones de fibra de backbone. Desde ahí, el cableado horizontal distribuye los tramos individuales hasta cada punto de red en planta. Cada punto de red corresponde a una roseta o toma donde el usuario conecta su equipo mediante un patch cord. Los racks y armarios no son solo mobiliario: organizan la electrónica, facilitan el acceso técnico y protegen los equipos. Un diseño correcto de esta arquitectura —con separación entre cableado de datos y eléctrico, bandejas portacables y etiquetado sistemático— es la diferencia entre una red mantenible y una red que nadie entiende cuando falla.
Qué significa "infraestructura escalable" en un proyecto real
Una infraestructura escalable no significa instalar más cable del necesario; significa diseñar con margen. En la práctica, esto implica calcular el número de puntos de red con un 20-30% de reserva sobre las necesidades actuales, prever espacio en los armarios para añadir switches o patch panels sin reorganizar todo el rack, y elegir una categoría de cable que soporte los servicios previsibles en los próximos años. Por ejemplo, instalar Cat 6A hoy en una oficina que aún trabaja a 1 Gbps permite absorber el salto a 10 Gbps sin reemplazar el cableado horizontal. En Impulso Tecnológico, antes de proponer cualquier solución analizamos los requisitos actuales y los escenarios de crecimiento del cliente, para que la infraestructura no quede obsoleta antes de amortizarse.
Medios de transmisión y selección del cable según entorno
Seleccionar el medio de transmisión correcto es la primera decisión técnica de cualquier proyecto de cableado de redes informáticas. No existe una respuesta universal: la elección depende del entorno electromagnético, las distancias entre nodos, el ancho de banda requerido y el presupuesto disponible.
Los medios guiados —par trenzado y fibra óptica— ofrecen control total sobre el rendimiento y la seguridad de la transmisión, y son la base de cualquier instalación LAN profesional. Los medios no guiados (Wi-Fi) complementan la red, pero no la reemplazan cuando se necesita estabilidad, latencia baja o seguridad física del canal.
En Impulso Tecnológico, nuestra experiencia en instalaciones en Madrid y a nivel nacional nos ha enseñado que la mayoría de los problemas de rendimiento en redes corporativas tienen su origen en una selección incorrecta del medio o en una instalación que no respeta las especificaciones del fabricante. Por eso, antes de proponer cualquier solución, evaluamos el entorno físico del cliente: presencia de maquinaria industrial, distancias entre plantas, necesidades de ancho de banda por puesto y posibilidad de interferencias electromagnéticas.
- Analiza el entorno electromagnético: industria, hospitales o edificios con mucha maquinaria eléctrica requieren cable apantallado (FTP o STP) o fibra óptica.
- Mide las distancias reales: el par trenzado tiene un límite de 100 m por tramo; la fibra óptica permite enlaces de varios kilómetros sin repetidores.
- Define el ancho de banda necesario por puesto: 1 Gbps es suficiente para la mayoría de oficinas; entornos con edición de vídeo, virtualización o almacenamiento NAS pueden requerir 10 Gbps.
- Considera el coste total: la fibra óptica tiene un coste de material e instalación mayor, pero puede ser la única opción viable para enlaces entre edificios o plantas separadas.
- Verifica la compatibilidad con la electrónica de red: el medio elegido debe ser compatible con los switches y equipos activos instalados o previstos.
Guiados vs no guiados: cuándo conviene cablear
Los medios guiados —par trenzado de cobre y fibra óptica— transmiten la señal por un soporte físico controlado, lo que garantiza rendimiento predecible, menor latencia y mayor seguridad frente a escuchas no autorizadas. Los medios no guiados, como el Wi-Fi, ofrecen movilidad pero están sujetos a interferencias, variaciones de cobertura y saturación del espectro radioeléctrico. La regla práctica es clara: cualquier puesto de trabajo fijo, servidor, switch o cámara IP debería conectarse por cable. El Wi-Fi se reserva para dispositivos móviles, zonas de paso o ubicaciones donde el cableado es físicamente inviable. Cablear correctamente los puestos fijos reduce la carga sobre la red inalámbrica y mejora la experiencia de todos los usuarios, incluidos los que sí dependen del Wi-Fi.
UTP, FTP y STP: diferencias prácticas frente a interferencias
El cable de red UTP (Unshielded Twisted Pair) es el más utilizado en oficinas estándar: su coste es bajo, es fácil de instalar y ofrece rendimiento suficiente cuando el entorno electromagnético no es agresivo. El cable de red FTP (Foiled Twisted Pair) añade una pantalla global de aluminio alrededor de todos los pares, lo que lo hace adecuado para entornos con interferencias moderadas, como edificios con instalaciones eléctricas densas. El cable de red STP (Shielded Twisted Pair) incorpora apantallamiento individual por par además de la pantalla global, ofreciendo la máxima protección frente a interferencias electromagnéticas intensas, típicas de entornos industriales o quirófanos. La contrapartida de los cables apantallados es que requieren una correcta puesta a tierra en ambos extremos; si no se realiza bien, la pantalla puede actuar como antena y empeorar el rendimiento en lugar de mejorarlo.
Fibra óptica y coaxial: ventajas, límites y casos de uso
La fibra óptica para redes transmite datos mediante pulsos de luz, lo que la hace inmune a las interferencias electromagnéticas y capaz de alcanzar velocidades superiores a 100 Gbps en distancias de varios kilómetros. Es la opción obligada para enlaces entre edificios, conexiones de backbone entre plantas y cualquier tramo que supere los 100 m. Existen dos variantes principales: multimodo (OM3/OM4), para distancias de hasta 300-400 m a 10 Gbps, y monomodo (OS2), para distancias de varios kilómetros. El cable coaxial, por su parte, sigue teniendo presencia en instalaciones de videovigilancia analógica (CCTV) y en algunas redes de cable de operador, pero en entornos LAN corporativos ha sido completamente desplazado por el par trenzado y la fibra. Su impedancia característica de 75 Ohm (RG-59/RG-6) lo hace incompatible con la electrónica de red estándar, por lo que no tiene sentido considerarlo en una instalación de datos moderna.
Cableado estructurado: categorías, componentes, normas y checklist
El cableado estructurado es el estándar de facto para cualquier instalación de red profesional. Define cómo organizar físicamente los cables, conectores y elementos de distribución para que la infraestructura sea mantenible, certificable y compatible con cualquier tecnología de red activa, presente o futura.
En Impulso Tecnológico realizamos diseño, montaje y certificación de cableado estructurado por categorías (Cat 5e, Cat 6 y Cat 7) y fibra óptica, incluyendo el saneado y limpieza de cableado en CPDs cuando se reorganiza la infraestructura existente. El resultado que buscamos siempre es el mismo: una red ordenada, escalable y con documentación que permita a cualquier técnico intervenir sin perder tiempo.
- Categoría del cable: elige Cat 6A como mínimo para instalaciones nuevas que deban soportar 10 Gbps a 100 m.
- Longitud de los tramos: ningún tramo horizontal debe superar los 90 m de cable permanente (más 10 m de patch cords en ambos extremos).
- Tipo de apantallamiento: evalúa el entorno electromagnético antes de decidir entre UTP, FTP o STP.
- Conectores y patch panels: usa conectores RJ45 de la misma categoría que el cable para no degradar el canal.
- Canalizaciones: separa el cableado de datos del eléctrico al menos 20 cm, o usa bandejas metálicas apantalladas.
- Certificación: exige un informe de certificación por tramo con los parámetros NEXT, FEXT, atenuación e impedancia.
- Documentación: cada punto de red debe estar etiquetado y registrado en un esquema actualizado del armario.
Categorías para LAN: qué significa Cat 5e, Cat 6 y Cat 6A
La categoría del cable determina el ancho de banda que puede transmitir y la distancia máxima a la que mantiene ese rendimiento. Cat 5e soporta hasta 1 Gbps a 100 m y sigue siendo válido en instalaciones existentes con tráfico moderado, pero no tiene sentido instalarlo en proyectos nuevos. Cat 6 alcanza 10 Gbps, aunque solo hasta 55 m; a 100 m su límite práctico es 1 Gbps. Cat 6A mantiene los 10 Gbps hasta los 100 m completos, con un ancho de banda de 500 MHz, y es la categoría recomendada para cualquier instalación nueva en oficinas, centros de datos y entornos donde se prevea crecimiento del tráfico. Existe también Cat 7 (600 MHz, apantallamiento individual por par), utilizado en entornos industriales o CPDs de alta densidad. La elección correcta de categoría es una decisión que afecta a los próximos 10-15 años de la infraestructura, por lo que ahorrar en cable rara vez compensa.
Componentes del sistema: conectividad, canalización y orden
Un sistema de cableado estructurado no se compone solo de cable. Los conectores RJ45 en ambos extremos de cada tramo deben ser de la misma categoría que el cable para no crear un cuello de botella en el canal. El patch panel RJ45 centraliza en el armario todas las conexiones de los puntos de red de planta, permitiendo reconfigurar la red sin tocar el cableado permanente. Los patch cords conectan el patch panel con el switch y los puestos de trabajo con la roseta; su longitud y calidad afectan al rendimiento del canal completo. Las bandejas portacables y las canaletas organizan los tramos, evitan radios de curvatura excesivos y separan el cableado de datos del eléctrico. Los racks y armarios de comunicaciones albergan toda la electrónica y el cableado de distribución, y deben dimensionarse con espacio de reserva para crecer. Un sistema bien componente es aquel donde cualquier técnico puede identificar cualquier conexión en menos de dos minutos.
Normas, certificación y checklist de decisión para el proyecto
La norma TIA/EIA-568 (en su versión vigente) define los requisitos de rendimiento para cada categoría de cableado estructurado: parámetros eléctricos como NEXT (diafonía en el extremo cercano), atenuación, retardo de propagación e impedancia. Cumplir esta norma no es opcional en un proyecto profesional: es la garantía de que el canal físico no será el origen de los problemas de red. La certificación de cableado estructurado consiste en medir cada tramo instalado con un equipo certificador homologado (como los de Fluke Networks) y generar un informe por punto de red que acredita el cumplimiento de los parámetros de la categoría instalada. Exigir este informe al instalador es la única forma de verificar que lo que se ha instalado funciona como debe. En proyectos gestionados por Impulso Tecnológico, la certificación forma parte del proceso estándar de entrega, junto con la documentación del esquema de red y el etiquetado de todos los puntos.
Cuando se alinean los objetivos del proyecto, el medio de transmisión adecuado, la categoría correcta y una certificación que lo acredite, el resultado es una red que no da sorpresas. No falla en el momento menos oportuno, no requiere intervenciones de emergencia y permite añadir usuarios, servicios o equipos sin rehacer la base. Si estás planificando una instalación nueva, reorganizando tu CPD o simplemente quieres auditar lo que tienes, el primer paso es una consulta técnica in situ. En Impulso Tecnológico ofrecemos esa primera visita sin coste y elaboramos un presupuesto cerrado a partir del análisis real de tu infraestructura. También puedes ampliar información en nuestros recursos sobre cableado estructurado: diseño, instalación y beneficios, sobre gestión de redes IT para empresas o sobre montaje de CPDs y racks de comunicaciones.
